[摘  要]Q5000電源板的工作原理

[關健詞]Q5000    自動熄滅

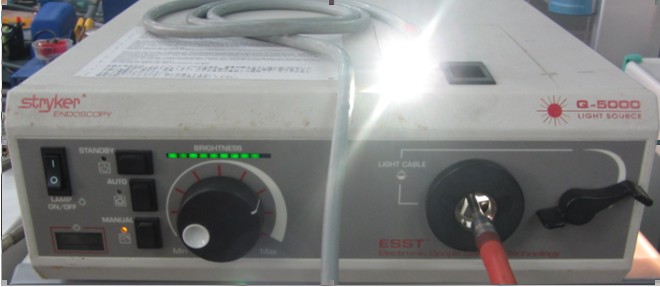

                                     STRYKER Q5000光源是STRYKER公司早期的一款250W光源。

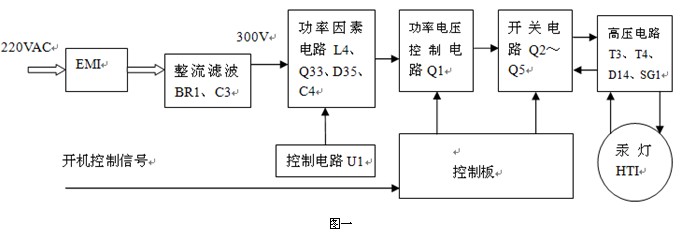

       電源板的工作原理：其工作方框圖如下圖一所示。市電220V經EMI電路抑制電網干擾，BR1、C3整流濾波后得到300V直流電壓，再由功率因素電路（L4、Q33、D35、C4、U1）提升電壓到395V，供高壓電路（T3、T4、D14、SG1）升壓得到二萬多伏的高壓，點亮汞燈—HTI250W/22，功率因素、高壓電路停止工作。300V直流電壓經Q1降壓到45V，開關管Q2、Q5和Q3、Q4組成兩組通路倫流導通，為汞燈提供后續工作所需的脈沖電壓。

        故障現象：開機后燈點亮，正常工作一會后自動熄滅，風扇正常，面板顯示正常。

        分析：1.電源自動保護。開關管工作不正常，過熱，溫度檢測元件動作所至。

                   2.主板有元件老化，異常。

        維修：1.首先確定故障是出在電源板上還是主板上，用示波品監測J5第3腳（開機控制信號），從開機到燈熄滅控制信號一直都有，證明故障在電源板上。

                    2.用溫度檢測儀各開關管的溫度，發現Q1的溫度上升很快而且也很高，更換Q1，機器正常工作。再烤機四個多小時也能正常工作。

      總結：在平時維修過程中要注意總結經驗，判斷故障要注意方法才能正?？s小范圍，同時注意檢測儀器的應用。
